معرفی و بررسی کانکتور خورشیدی MC4 یک به یک؛ ضامن ایمنی نیروگاه شما

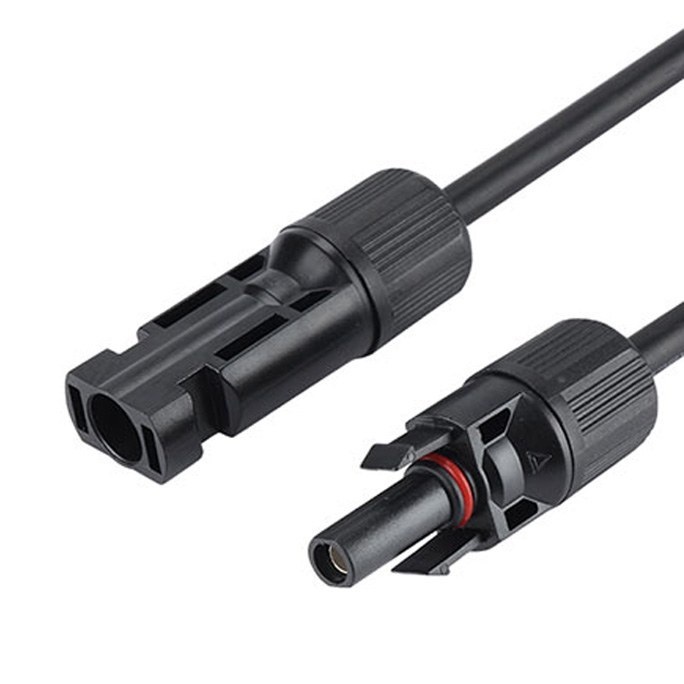

در یک سیستم برق خورشیدی، کابل‌ها و اتصالات “رگ‌های حیاتی” سیستم هستند. استفاده از اتصالات غیراستاندارد یا چسب برق بجای کانکتور خورشیدی MC4، اصلی‌ترین دلیل آتش‌سوزی و افت راندمان در نیروگاه‌های خورشیدی است. کانکتور MC4 مدل یک به یک (شامل یک عدد سوکت نری و یک عدد سوکت مادگی)، استانداردی است که برای اتصال پنل‌ها به یکدیگر یا اتصال پنل به شارژکنترلر و سانورتر طراحی شده است.

چرا استفاده از کانکتور MC4 اصلی ضروری است؟

۱. مقاومت در برابر شرایط سخت جوی (استاندارد IP67)

با توجه به گرمای شدید و گرد و غبار در استان خوزستان، اتصالات خورشیدی باید تاب‌آوری بالایی داشته باشند. این کانکتورها دارای واشر آب‌بندی داخلی هستند که از ورود رطوبت و خاک به داخل محل اتصال جلوگیری کرده و از اکسید شدن مس کابل پیشگیری می‌کنند.

۲. مقاومت در برابر اشعه UV

بدنه این سوکت‌ها از مواد پلیمری خاص (PPO/PC) ساخته شده که در مقابل تابش مستقیم خورشید خشک و شکننده نمی‌شوند. این طول عمر بالا، هزینه‌های نگهداری سیستم شما را کاهش می‌دهد. برای درک بهتر اهمیت این موضوع، پیشنهاد می‌کنیم مقاله اهمیت بازدید و سرویس دوره‌ای یو‌پی‌اس و پنل‌ها را مطالعه کنید.

۳. قفل ایمنی خودکار (Snap-in Locking)

کانکتورهای MC4 دارای سیستم قفل‌شونده هستند که از جدا شدن ناگهانی کابل‌ها در اثر باد یا کشش جلوگیری می‌کند. جدا کردن این سوکت‌ها تنها با ابزار مخصوص (آچار MC4) امکان‌پذیر است که امنیت سیستم را دوچندان می‌کند.

نحوه استفاده و نصب

این کانکتورها برای کابل‌های خورشیدی با مقطع ۴ میلی‌متر مربع و ۶ میلی‌متر مربع طراحی شده‌اند. برای نصب صحیح:

1. حدود ۱ سانتی‌متر از روکش کابل خورشیدی را جدا کنید.
2. مغزی فلزی را روی سیم پرس کنید.
3. مغزی را داخل بدنه پلاستیکی فشار دهید تا صدای “کلیک” قفل شدن را بشنوید.
4. درپوش انتهای سوکت را محکم کنید تا واشر آب‌بندی دور کابل سفت شود.

۴. جدول مشخصات فنی
