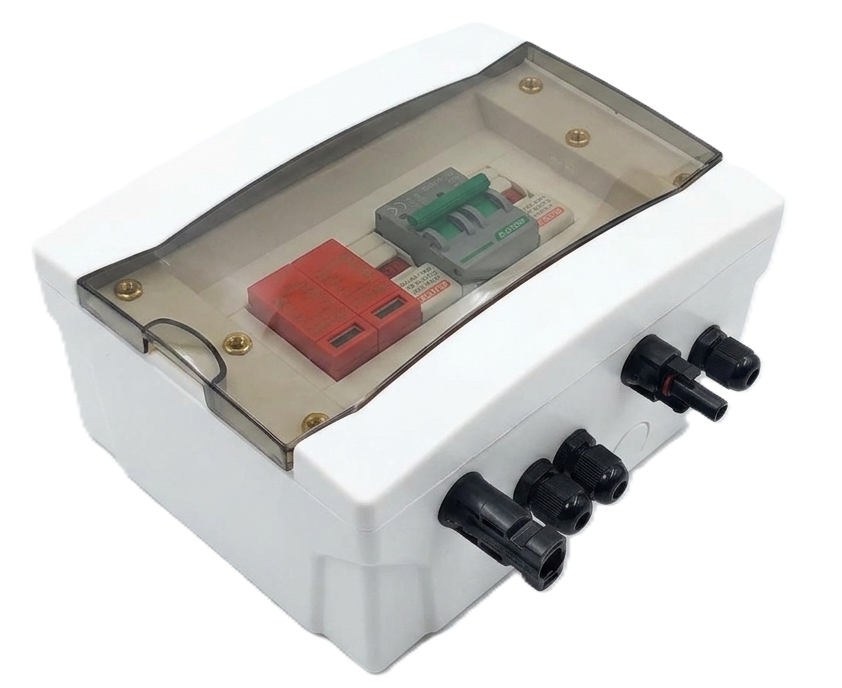

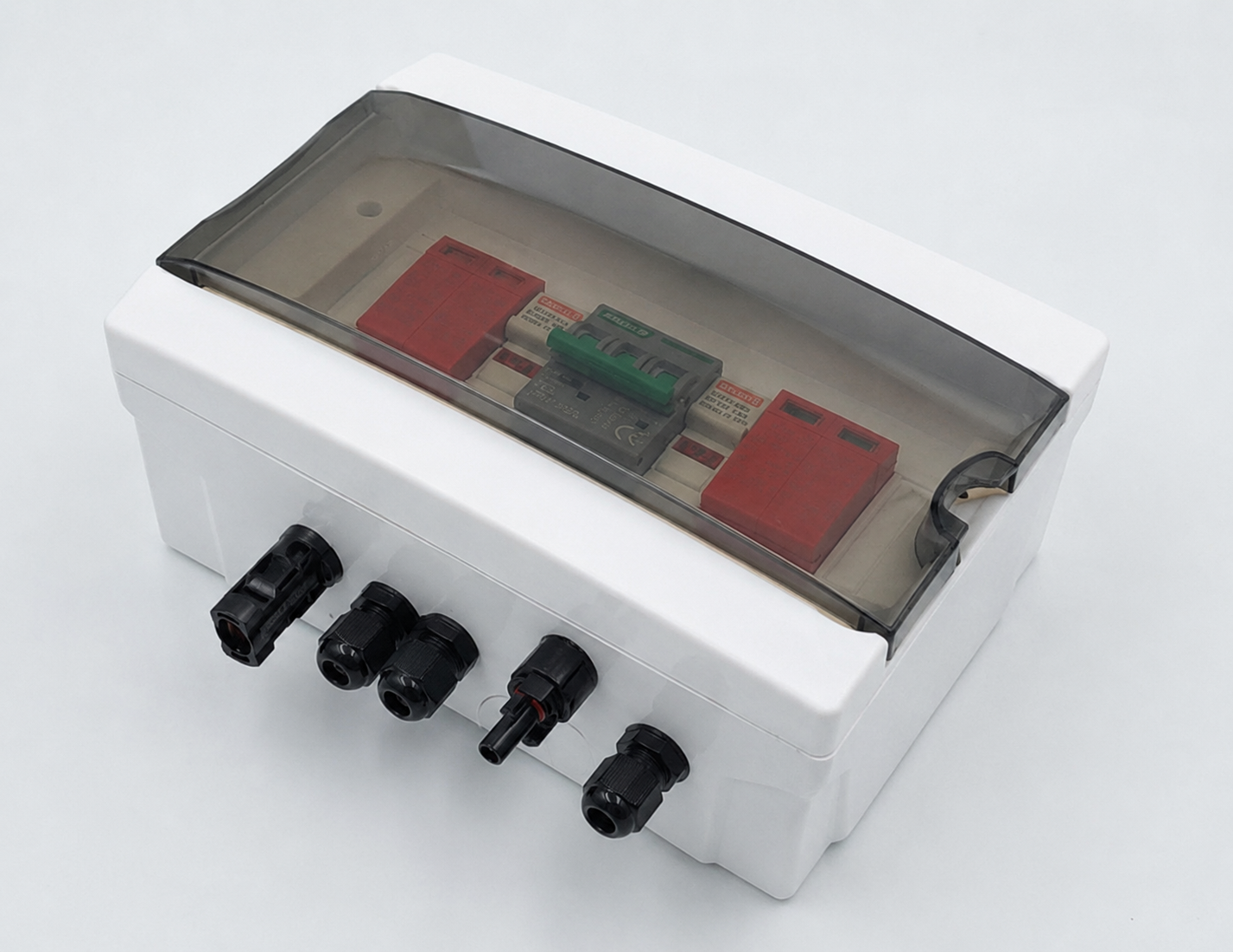

تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین
۱۴,۰۰۰,۰۰۰ تومان
تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین یک جعبه حفاظتی تخصصی برای سیستمهای خورشیدی است که با استفاده از فیوز gPV، کلید قطع DC و برقگیر Type II، از ورودی پنلهای خورشیدی و تجهیزات ارزشمند شما در برابر اضافه جریان، اتصال کوتاه، نوسانات و صاعقه محافظت میکند. این محصول گزینهای ایدهآل برای سانورترها و اینورترهای هیبرید، آفگرید و متصل به شبکه محسوب میشود.
نیاز به راهنمایی دارید؟ همین حالا تماس بگیرید
تماس
ارسال پیام در ایتا
ارسال پیام در بله
ارسال پیام در روبیکا
توضیحات محصول
در بسیاری از پروژههای خورشیدی، تمرکز اصلی بر انتخاب پنل خورشیدی، سانورتر یا باتری لیتیومی است؛ اما یکی از مهمترین بخشهایی که معمولاً کمتر مورد توجه قرار میگیرد، حفاظت سمت DC سیستم است. تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین دقیقاً با هدف افزایش ایمنی، کاهش خرابی تجهیزات و استانداردسازی نصب سیستمهای خورشیدی طراحی شده است.
این تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین در مسیر بین پنل خورشیدی و ورودی MPPT سانورتر یا اینورتر نصب میشود و وظیفه دارد از تجهیزات در برابر خطاهای الکتریکی محافظت کند. در صورتی که حفاظت مناسب در سمت DC وجود نداشته باشد، احتمال آسیب دیدن MPPT، بردهای قدرت اینورتر و حتی ایجاد آتشسوزی افزایش پیدا میکند.
امروزه استفاده از تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین در پروژههای خورشیدی حرفهای به یک الزام تبدیل شده است و بسیاری از استانداردهای بینالمللی استفاده از تجهیزات حفاظتی DC را توصیه میکنند.
چرا استفاده از تابلو حفاظت DC ضروری است؟
پنلهای خورشیدی در زمان تابش همواره دارای ولتاژ هستند و حتی در صورت خاموش بودن اینورتر، همچنان انرژی الکتریکی تولید میکنند. بنابراین وجود تجهیزات حفاظتی در سمت DC اهمیت بسیار بالایی دارد.
تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین مزایای زیر را در اختیار کاربران قرار میدهد:
- حفاظت در برابر اضافه جریان
- حفاظت در برابر اتصال کوتاه
- حفاظت در برابر صاعقه و Surge
- امکان قطع ایمن مدار هنگام سرویس
- افزایش طول عمر اینورتر و سانورتر
- کاهش هزینه تعمیرات
- افزایش ایمنی سیستم خورشیدی
کلید قطع DC
یکی از مهمترین اجزای تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین، کلید DC است.
این کلید امکان قطع ایمن مدار پنلهای خورشیدی را فراهم میکند و در زمان سرویس یا تعمیر تجهیزات، از بروز حوادث احتمالی جلوگیری مینماید.
وجود کلید DC در تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین باعث میشود تکنسین بتواند بدون نیاز به جدا کردن کانکتورهای MC4، سیستم را بهصورت ایمن از مدار خارج کند.
فیوزهای gPV
در این محصول از فیوزهای تخصصی gPV استفاده شده است.
فیوزهای gPV برخلاف فیوزهای معمولی، برای ولتاژهای بالا و جریان مستقیم طراحی شدهاند و میتوانند خطاهای احتمالی در سمت DC را بهسرعت حذف کنند.
تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین به فیوزهای مخصوص خورشیدی مجهز شده و در صورت بروز اتصال کوتاه یا خطا در استرینگ، از انتقال آسیب به تجهیزات اصلی جلوگیری میکند.
همچنین استفاده از پایه فیوز سکسیونری دارای نشانگر سوختن فیوز، عیبیابی سیستم را بسیار آسانتر میکند.
برقگیر DC Type II
یکی از مهمترین عوامل خرابی تجهیزات خورشیدی، اضافه ولتاژهای لحظهای ناشی از صاعقه یا نوسانات شبکه است.
وجود برقگیر در تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین باعث میشود انرژی ناشی از Surge به سمت سیستم ارت هدایت شده و از آسیب به اینورتر جلوگیری شود.
در مناطق گرم و دارای طوفانهای فصلی مانند خوزستان، استفاده از برقگیر DC اهمیت بسیار بیشتری پیدا میکند.
تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین برای کاربردهای زیر مناسب است:
- سیستمهای خورشیدی خانگی
- نیروگاههای خورشیدی کوچک
- سیستمهای آفگرید
- سیستمهای هیبرید
- سیستمهای متصل به شبکه
- سانورترهای ۳ تا ۶ کیلووات
- اینورترهای دارای یک MPPT
مزایای استفاده از تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین
افزایش طول عمر تجهیزات
استفاده از تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین باعث کاهش استرس الکتریکی وارد شده به اینورتر میشود و طول عمر تجهیزات را افزایش میدهد.
کاهش هزینه تعمیرات
هزینه تعمیر برد MPPT یا تعویض اینورتر معمولاً بسیار بیشتر از هزینه تهیه یک تابلو حفاظتی استاندارد است.
نصب حرفهای
وجود تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین باعث استاندارد شدن نصب سیستم خورشیدی میشود.
سهولت سرویس
تجهیزات حفاظتی و کلید DC امکان عیبیابی و تعمیر سیستم را سادهتر میکنند.
مشخصات فنی
| مشخصات | مقدار |
|---|---|
| نوع سیستم | تک استرینگ |
| حداکثر ولتاژ | 1000VDC |
| نوع حفاظت | فیوز gPV + SPD + کلید DC |
| برقگیر | Type II |
| نوع نصب | دیواری |
| مناسب برای | Hybrid / Off Grid / On Grid |
| ورودی و خروجی | MC4 |
| درجه حفاظت | IP65 |
تابلو را در نزدیکی سانورتر یا اینورتر نصب نمایید.
ورودی پنل خورشیدی را به بخش PV IN متصل کنید.
خروجی PV OUT را به ورودی MPPT اینورتر متصل نمایید.
سیم ارت برقگیر را به شینه ارت ساختمان متصل کنید.
پس از بررسی قطبیت کابلها، کلید DC را روشن نمایید.
نکات مهم
⚠️ قبل از انجام تعمیرات، کلید DC را خاموش کنید.
⚠️ اتصال ارت برای عملکرد صحیح برقگیر الزامی است.
⚠️ از اتصال معکوس مثبت و منفی خودداری نمایید.
⚠️ نصب این محصول باید توسط افراد متخصص انجام شود.
نقد و بررسی تخصصی
تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین یکی از تجهیزات ضروری در هر سیستم خورشیدی حرفهای محسوب میشود.
بسیاری از سیستمهای خورشیدی در ایران بدون حفاظت مناسب در سمت DC نصب میشوند و همین موضوع باعث خرابی زودهنگام اینورترها میشود.
استفاده از تابلو حفاظت DC Combiner Box خورشیدی ۱۰۰۰ ولت (تک استرینگ) اکسین باعث میشود:
✔ ایمنی سیستم افزایش یابد.
✔ احتمال آسیب ناشی از صاعقه کاهش پیدا کند.
✔ هزینههای تعمیر و نگهداری کمتر شود.
✔ فرآیند سرویس و تعمیر آسانتر گردد.
✔ نصب سیستم کاملاً حرفهای و استاندارد انجام شود.
